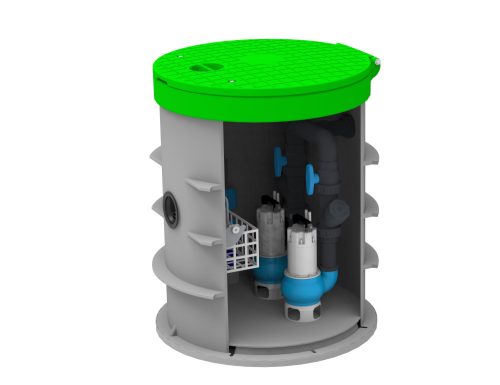

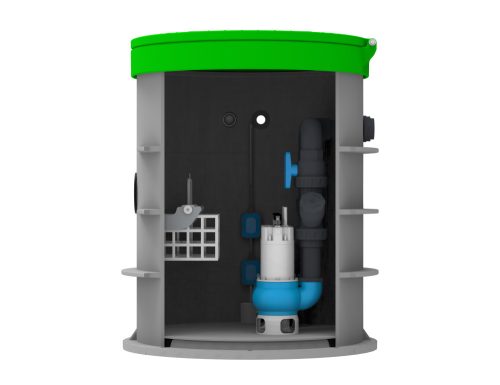

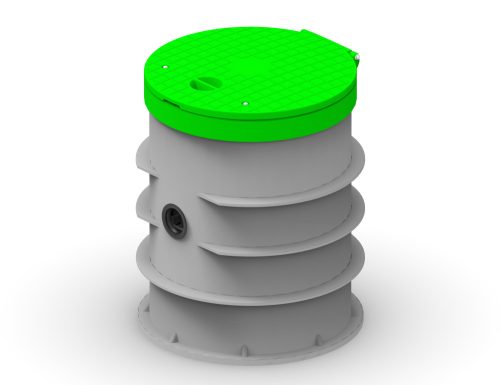

A ROTO RoPump Ø800 × 1000 szennyvízátemelő házi és kisebb létesítmények szennyvizének átemelésére szolgál olyan helyzetekben, ahol a gravitációs lefolyás nem biztosított. A bemutatott változat két búvárszivattyúval van szerelve: 2 x Pentax DG102. A gyárilag megadott műszaki jellemzők és kiviteli adatok a termék megvásárlásakor és telepítésekor irányadóak; a készlet tartalmazza a tartályt, a szivattyúkat és a gyári szerelési elemeket a csomagoláson vagy a mellékelt dokumentációban részletezettek szerint. A termékhez 50 év garancia kapcsolódik a gyártó ismertetése szerint.
Főbb jellemzők
- Méretek: Ø800 × 1000 mm.
- Két szivattyús kivitel: 2 x Pentax DG102 (a termék megnevezése szerinti változat).
- Elektromos tápellátás (szivattyúnként): 220 - 240 V; egy szivattyú teljesítménye: 1,2 kW / 1,61 HP.
- Szabadátömlés (átmérő): 50 mm.
- A tartály járó- és vezetőfelületként is használható, 125 kN terhelésig.
- A tartály anyagaként a szivattyútengelyről szóló dokumentációban megemlített lineáris nagy sűrűségű polietilén (LLDPE) szerepel.
Felhasználási terület
A RoPump szivattyútelepek célja a háztartási és hasonló létesítmények szennyvizének emelése a csatornaszint fölé, tisztítótelepre vagy szeptikus tartályba történő továbbításhoz. Különösen hasznos megoldás olyan esetekben, ahol a bekötési szintnél alacsonyabban helyezkedik el a szennyvíz forrása (például pincék, alagsori helyiségek). A berendezés lakó- és üdülőházak, valamint kisebb üzemi egységek és gazdasági épületek esetén is alkalmazható a forrásban jelzett körülmények között.
Változatok és kompatibilitás
A leírásban szereplő példaváltozatok a következők (a csomagoláson vagy a gyári adatlapokon található cikkszám szerint azonosíthatók):
- Kód 7700002011 — Ø800 × 1000, 2x Pentax DG102, 220-240 V, 1,2 kW / 1,61 HP, szabadátömlés 50.
- Kód 7700002051 — Ø800 × 1000, 2x DAB FEKA VS 1000 vezetőkkel és talppal, 220-240 V, 1 kW / 1,34 HP, szabadátömlés 50.
Telepítési tudnivalók
A RoPump szivattyúállomást homokos alapozású építési gödörbe helyezéskor a befolyás magasságában szükséges egy kivágás készítése és egy előre gyártott csőcsatlakozás rögzítése. A szerelés során a következő elemek csatlakoztatása jellemző: csatornabetorkollás, nyomócső csatlakoztatása, valamint a gyári visszacsapó- és elzárószelepek illesztése. A pontos beépítési és összeszerelési útmutató a termék mellé csomagolva található; ez tartalmazza a gyártó által előírt részleteket.
A tartály fedelét és a nyomóoldali csatlakozásokat a gyári utasítás szerint kell rögzíteni. A berendezés járó- és vezetőfelületként egyaránt használható, maximális terhelhetőség: 125 kN.
Választási és szerelési szempontok
A berendezés kiválasztásakor vegye figyelembe, hogy a rendszer teljesítménye és az elérhető maximális vízszállítás, illetve emelőmagasság az aknába szerelt szivattyú típusától függ. A forrásszövegben megadott példaváltozatoknál szereplő teljesítmény- és feszültségadatok az adott szivattyúkra vonatkoznak; a telepítés előtt ellenőrizze, hogy az elektromos hálózat megfelel-e a megadott 220–240 V követelményeknek, és hogy a választott szivattyútípus műszaki paraméterei megfelelnek-e a tervezett üzemeltetésnek.
Telepítést és elektromos csatlakoztatást csak szakszemélyzet végezzen. Amennyiben a telepítés szakszerű mérnöki méretezést igényel (például hidraulikai méretezés vagy vezetékezés terén), azt a gyártó ajánlása és a helyi előírások figyelembevételével kell elvégezni.
Műszaki adatok
| Adat | Érték |
|---|
| Kód | 7700002011 (példa-változat) |
|---|
| Méretek [mm] | Ø800 × 1000 |
|---|
| Szivattyú típusa | 2x Pentax DG102 |
|---|
| Feszültség | 220 - 240 V |
|---|
| Teljesítmény | 1,2 kW / 1,61 HP (egy szivattyú) |
|---|
| Szabadátömlés | 50 mm |
|---|
| Emelőmagasság (m) | 12 (a termék adatmezőben megadott érték) |
|---|
| Max vízszállítás | 28 m3/h (a termék adatmezőben megadott érték) |
|---|
Biztonsági és karbantartási megjegyzések
A termék dokumentációja tartalmazza a részletes telepítési és karbantartási utasításokat. A rendszer biztonságos és megbízható működéséhez tartsa be a gyártó előírásait és végezze el a rendszeres ellenőrzéseket. Elektromos csatlakoztatást csak megfelelő képesítéssel rendelkező személy végezzen. A szivattyúk karbantartása és esetleges cseréje előtt áramtalanítsa a rendszert a balesetek elkerülése érdekében.
Csomagolás és tartozékok
A termékcsomagolás és a mellékelt tartozékok a gyári adatok szerint tartalmazzák a tartályt, a szerelt szivattyúkat, valamint a szükséges alap csatlakozóelemeket (visszacsapó- és elzárószelep, csőcsatlakozások és fedél). A pontos csomagtartalom megtalálható a mellékelt gyári dokumentációban és a csomagoláson szereplő adatokban.
Megjegyzés: az elérhető maximális térfogatáram és szivattyúzási magasság az aknába szerelt szivattyú típusától függ; a fenti értékek a forrásban közölt példaváltozatokra vonatkoznak.
További részletekért és a termékcsalád többi változatáért tekintse meg a gyártó ROTO tartályok oldalát vagy a kapcsolódó alkategóriát az alábbi hivatkozásokon.
